直流电抗器

  安装在变频器的直流整流环节与逆变环节之间,主要作用是限制叠加在直流电流上的交流分量,保持整流电流连续,减小电流脉冲值和交流纹波,使逆变环节运行更稳定,同时也改善变频器的功率因数,并可以抑制变频器逆变环节产生的谐波,减少其对整流装置和电网的影响。

技术参数:

额定工作电压:DC5500V-DCl000V;

产品执行标准:IEC289:1987电抗器

GBl0229-88电抗器(eqvIEC289:1987)

JB9644-1999半导体电气传动用电抗器

抗电强度:铁芯—绕组3000VAC/50Hz/10mA/10s无飞弧击穿;

绝缘电阻:铁芯—绕组1000VDC,绝缘阻值≥100MΩ;

使用条件:电抗器噪音:≤65dB(与电抗器水平距离点1米测试);

海拔高度:≤2000m;

防护等级:  IP00;

环境温度:-25-+45℃,相对湿度不超过90%;

周围无有害气体,无易燃易爆物品;

周围环境应有良好的通风条件,如装在柜内,应加装通风设备;
电抗器温升:<70K;
绝缘等级:  F/H级以上

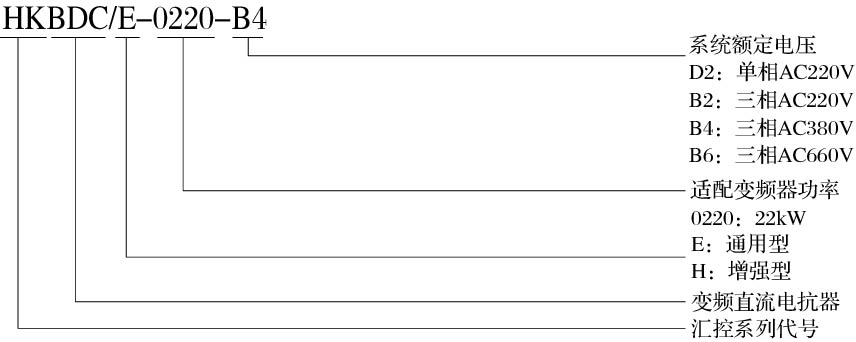

型号说明:

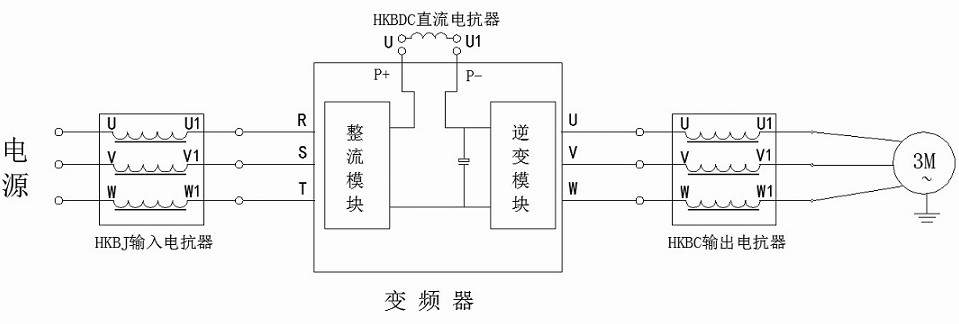

电路示意图:
